BWE摆线针轮行星减速机

发表日期:2016-07-08 22:41:00

1、摆线针轮减速机的使用范围：
摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速机的一种机械，该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
2、摆线针轮减速机的主要特点：
a、减速比大、效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94％。
b、运转平稳、噪音低：在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85dB（A）以下。
c、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
d、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。
3、摆线针轮减速机型号标定法：

单级传动:


	电动机功率为0.55KW
	减速比为23
	型号为10（X系列用相应X型号表示）

	配置Y系列电动机
	卧式安装（立式安装用L表示）。
	B系列摆线针轮减速机（X系列用X表示）

双级传动


	电动机功率为0.55KW
	减速比为473
	型号为13号与11号组合（X系列用相应X型号表示）

	配置Y系列电动机
	双级传动
	卧式安装（立式安装用L表示）
	B系列摆线针轮减速机（X系列用X表示）

注：型号表示法中字母D代表配置Y系列电动机

摆线针轮减速机型号对照表（承载能力）

减速机系列	型号对照
X系列	X2	X3	X4	X5	X6	X7	X8	X9	X10	X11	X12
B系列各种型号	B10	B11	B12	B13	B14		B15	B16	B17	B18	B19
	B0	B1	B2	B3	B4		B5	B6	B7	B8	B9
	B12	B15	B18	B22	B27		B33	B39	B45	B55	B65
	B120	B150	B180	B220	B270		B330	B390	B450	B550	B650

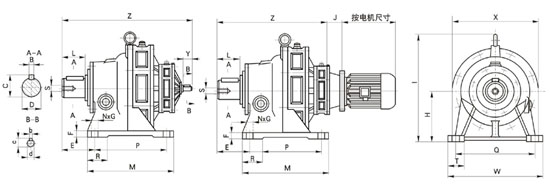

BWE、BWED、XWE、XWED型（双级）外形及安装尺寸

机号

外型尺寸

安装尺寸

轴端尺寸

重量

BWE

BWED(约)

BWE

BWED

BWE、BWED120-195号

B120	200	320	368	319	306	240	附件	140	144	20	150	280		M8	60	4	13	14	48.5	45	68	5	17	15	22	50	BWE 重量＋电动机重量
130	250	390	417	368	356	300		160	159	25	200	340		M12	75	4	17	16	59	55	80	5	17	15	22	82
131	250	390	443	373	356	300		160	159	25	200	240	65	M12	75	4	17	15	59	55	80	6	20.5	18	35	90
141	380	400	505	435	425	340		200	153	25	320	340	65	M12	80	4	22	20	74.5	70	100	6	20.5	18	35	140
142	380	400	534	459	425	340		200	153	25	320	340	100	M12	80	4	22	20	74.5	70	100	6	24.5	22	40	155
152	440	470	635	535	504	400		240	155	32	380	420		M16	80	4	22	25	95	90	116	6	24.5	22	40	240
153	440	470	643	547	504	400		240	155	32	380	420		M16	80	4	22	25	95	90	116	8	33	30	55	260
163	520	560	741	645	605	500		280	199	35	440	500		M20	90	4	26	28	106	100	139	8	33	30	55	460
174	600	690	863	754	706	616		325	230	40	500	630		M24	105	6	26	28	116	110	150	10	38	35	62	680
185	810	880	1113	983	880	760		420	324	50	660	800		M30	160	6	32	32	137	130	202	14	48.5	45	70	1320
195	1040	1160	1502	1350	1160	1000		540	485	60	840	1050		M42	200	6	45	45	190	180	330	14	48.5	45	70

XWE、XWED42-128号

X42	195	330	372	319	316	240	附件	150	169	22	145	290	M8	65	4	16	14	48.5	45	72	5	17	15	22	50	XWE 重量＋电动机重量
53	260	420	479	409	356	300		160	206	25	150	370	M12	75	4	16	16	59	55	91	6	20.5	18	35	110
63	335	430	524	454	425	340		200	125	30	275	380	M12	75	4	22	18	69	65	89	6	20.5	18	35	150
64	335	430	552	478	425	340		200	125	30	275	380	M12	75	4	22	18	69	65	89	6	24.5	22	40	160
74	380	470	582	508	484	400		220	145	30	320	420	M16	95	4	22	22	85	80	109	6	24.5	22	40	230
84	440	430	648	574	514	400		250	155	35	380	480	M16	120	4	22	25	95	90	120	6	24.5	22	40	260
85	440	530	682	586	514	400		250	155	35	380	480	M15	120	4	22	25	95	90	120	8	33	30	55	290
95	560	620	784	688	614	500		290	186	40	480	560	M20	120	4	26	28	106	100	141	8	33	30	55	470
106	600	690	863	754	706	616		325	230	40	500	630	M24	105	6	26	28	116	110	150	10	38	35	62	380
117	810	880	1108	983	880	760		420	324	50	660	800	M30	160	6	32	32	137	130	202	12	43	40	65	1320
128	1040	1160	1502	1350	1160	1000		540	485	60	840	1050	M42	200	6	45	45	190	180	330	14	48.5	45	70
