BL摆线针轮行星减速机

发表日期:2016-07-08 22:43:00

1、摆线针轮减速机的使用范围：
摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速机的一种机械，该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
2、摆线针轮减速机的主要特点：
a、减速比大、效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94％。
b、运转平稳、噪音低：在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85dB（A）以下。
c、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
d、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。
3、摆线针轮减速机型号标定法：

单级传动:


	电动机功率为0.55KW
	减速比为23
	型号为10（X系列用相应X型号表示）

	配置Y系列电动机
	卧式安装（立式安装用L表示）。
	B系列摆线针轮减速机（X系列用X表示）

双级传动


	电动机功率为0.55KW
	减速比为473
	型号为13号与11号组合（X系列用相应X型号表示）

	配置Y系列电动机
	双级传动
	卧式安装（立式安装用L表示）
	B系列摆线针轮减速机（X系列用X表示）

注：型号表示法中字母D代表配置Y系列电动机

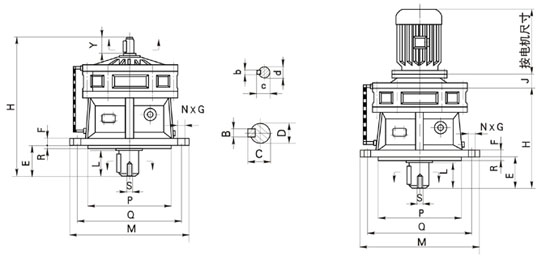

摆线针轮减速机型号对照表（承载能力）

机号

外型尺寸

安装尺寸

轴端尺寸

重量

BLD(约)

BLD

BL、BLD10-19号

B10	214	165	190	附件	39	10	11	4	140	160	3	M8	8	33	30	35	5	17	15	22	15	BL 重量＋电动机重量
11	263	194	230		61	12	11	6	170	200	4	M8	10	38	35	46	6	20.5	18	35	22
12	320	246	260		70	15	11	6	200	230	4	M8	14	48.5	45	60	6	24.5	22	40	43
13	39	294	340		80	20	13	6	270	310	5	M12	16	59	55	74	8	33	30	55	79
14	465	356	400		101	22	15	8	320	360	5	M12	20	74.5	70	92	10	38	35	62	127
15	544	431	490		120	30	18	12	400	450	5	M16	25	95	90	113	14	48.5	45	70	200
16	668	528	580		139	35	22	12	460	520	8	M20	28	106	100	130	14	53.5	50	80	400
17	791	594	650		182	40	22	12	520	590	10	M24	28	116	110	142	16	59	55	90	620
18	1065	814	880		210	50	38	12	680	800	10	M30	32	137	130	202	20	74.5	70	120	1220
19	1462	1151	1160		370	60	39	12	900	1020	10	M42	45	190	180	330	25	95	90	150	2500

XL、XLD2-12号

X2	209	159	180	附件	42	12	12	6	130	160	3	M8	8	28	25	34	5	17	15	22	15	XL 重量＋电动机重量
3	263	194	230		51	15	12	6	170	200	4	M8	10	38	35	46	6	20.5	18	35	30
4	324	250	260		79	15	12	6	200	230	4	M8	14	48.5	45	64	6	24.5	22	40	43
5	427	331	340		93	20	12	6	270	310	4	M12	16	59	55	85	8	33	30	55	88
6	484	377	400		92	22	16	8	316	360	5	M12	18	69	65	81	10	38	35	62	130
7	514	406	430		114	22	18	8	345	390	5	M16	22	85	80	96	12	43	40	65	195
8	585	472	490		112	30	18	12	400	450	6	M16	25	95	90	110	14	48.5	45	70	245
9	723	571	580		170	35	22	12	455	520	8	M20	28	106	100	132	14	53.5	50	80	395
10	791	594	650		182	40	22	12	520	590	10	M24	28	116	110	142	16	59	55	90	620
11	1065	814	880		210	50	38	12	680	800	10	M30	32	137	130	202	20	74.5	70	120	1220
12	1462	1151	1160		370	60	39	12	900	1020	10	M42	45	190	180	330	25	95	90	150	2500
